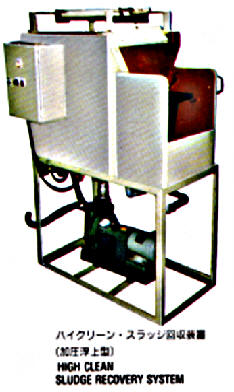

ハイクリーン・スラッジ回収装置

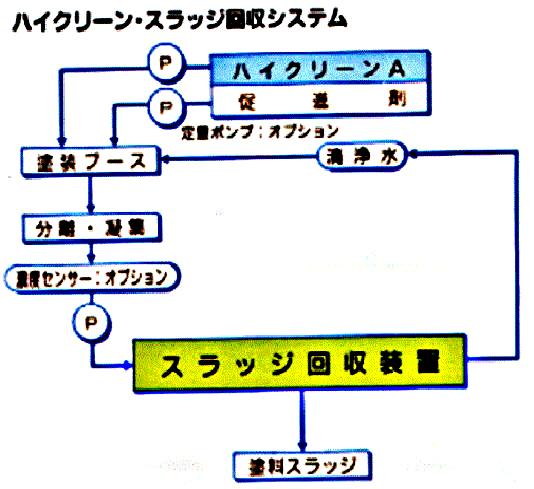

bullet「ハイクリーンA」によって分離凝集されたスラッジを連続的に汲み上げて、効率のよい加圧浮上方式で回収し清浄水は再びブース内に戻す装置です。
bulletスラッジの除去は簡便で、装置の機構はシンプル、操作も極めて簡単です。

























 塗料スラッジの自動回収(スラッジスキマー)

bulletパーカー・アレスター社独自の塗料凝集剤:ハイクリーンAで分解・凝集された塗料スラッジは、水洗塗装ブースの水槽に浮上し、導水路及びベンチユリーカップを通じてパーカー・スラッジスキマーに送り込まれます。(PHS型)
bullet或いは、水洗塗装ブースの静圧室から直接パーカー・スラッジスキマーに送り込まれます。(PDS型)
bulletパーカー・スラッジスキマーの回収槽に浮上した塗料スラッジは、電動モーター駆動により前後に作動するスクレーパーで自動的にすくい出され、付属の回収袋入り容器に落下します。
bulletスラッジ受け台車上の回収袋入り容器に落下した水分の少ない塗料スラッジは、回収袋ごと容器から取り出して廃棄処分します。
bullet二次回収装置としてセットリングタンクを併用することにより、さらに水槽内の微量な塗料スラッジを回収することが出来ます。(オプション)

PHS型シリーズ

型式

本体寸法

スクレパー装置

(ギヤモーター0.2KW)

ポンプ(ベンチユリー)

スラッジ受け槽寸法

ドレーン水回収

タンク

適用

ブース間口(m)

W(mm)

L(mm)

H(mm)

スクレパーストローク(mm)

電力(kw)

W(mm)

L(mm)

H(mm)

水量(L)

オーバースプレー量(l/h)

PHS−1型

700

1280

1800

 800

0.75

680

450

1220

落差式

500

1.5〜4.0

20〜25以下

PHS−2型

900

1480

1800 1000

0.75

880

450

1220

落差式

700

3.0〜6.0

25〜40以下

PHS−3型

900

1680

2000 1200

1.5

880

450

1420

落差式

1000

5.0〜8.0

30〜50以下



PDS型シリーズ

型式

本体寸法

スクレパー装置

(ギヤモーター0.2KW)

スラッジ受け槽寸法

ドレーン水回収

タンク

適用

ブース間口(m)

W(mm)

L(mm)

H(mm)

スクレパーストローク(mm)

W(mm)

L(mm)

H(mm)

水量(L)

オーバースプレー量(l/h)

PDS−1型

700

1280

1000

 800

680

450

480

ポンプ

300

1.5〜4.0

20〜25以下

PDS−2型

900

1480

1000 1000

880

450

480

ポンプ

500

3.0〜6.0

25〜40以下
